一、產品概述：

XY―2型系列產品廣泛應用于冶金、電力等行業的有線對講系統，在天車上其主站安裝在司機室，分站可以分布在電力室內、高壓室、大小車上和天車登機門。該系統由若干臺廣播對講機組成一個機內通訊網絡，各個有線廣播站內置揚聲器和送受話器，任何一個廣播站喊話，其余話站均能接通廣播�？梢允股�產人員方便地與天車操作人員取得聯系。在各個站操作時無需撥號，可以方便的實現一對一講話，各話站并列接線，用戶可根據工藝要求任意擴充，每個話站都是一個獨特的系統，任一臺損壞，不會影響其余分站正常工作。在起重設備上可以方便地實現上下車聯系，機內操作人員相互通訊。接線原理框圖參見附錄。

二、性能特點：

1、通道對講型有線通訊系統，適用于冶金、電力等行業；
2、使用簡便靈活，分站可以任意擴允，各分站獨立，互不影響；
3、性能安全可靠，抗干擾能力強。

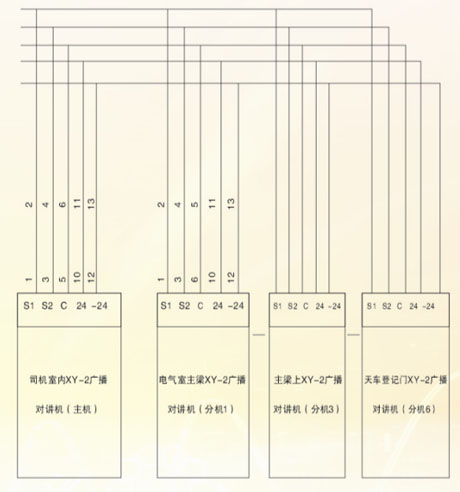

系統電氣連接示意圖：

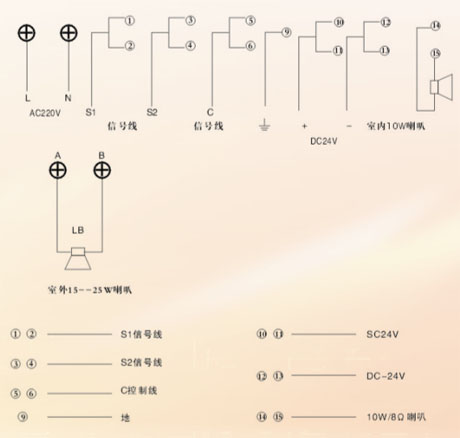

XY-2司機室接線端子示意圖：

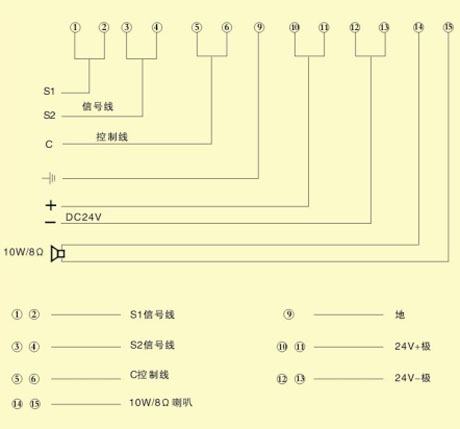

XY-2分機接線端子示意圖：

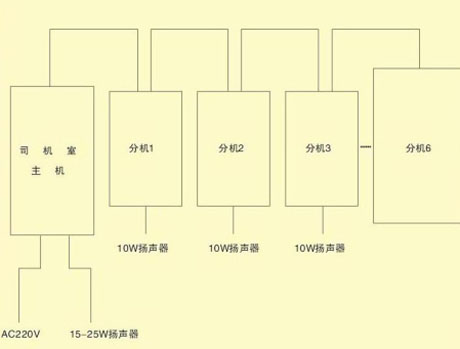

XY-2廣播電話原理框圖：
